洗礦設備

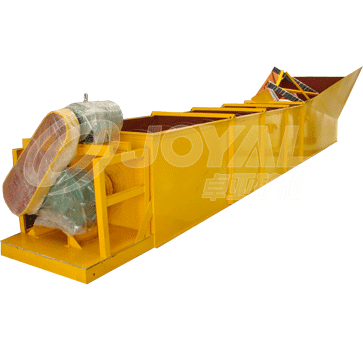

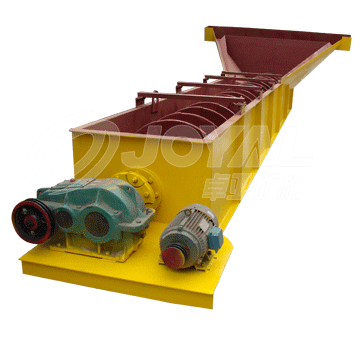

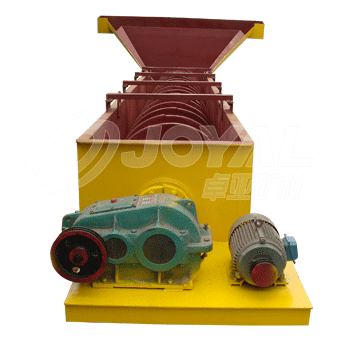

該產品適用于建筑工地、砂石廠、水電站、混凝土大壩工地、郵電電桿廠所需單位砂石及鑄造用“七0”砂、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水。砂石洗選機按15°傾斜布置，水槽下部由三邊堰板包圍形成沉淀池，螺旋頭部沒入沉淀池內，螺旋由電動機經減速器驅動連續旋轉，由沉淀池底部多孔板給入清洗水。該設備兼有清洗、脫水、分級三種功能。

【進料粒度】: 10 mm
【生產能力】: 75-350 t/h
【產品型號】: XL-762 2XL-762 XL-914 2XL-914 XL-1118 2XL-1118
【應用領域】: 該產品適用于建筑工地、砂石廠、水電站、混凝土大壩工地、郵電電桿廠所需單位砂石及鑄造用“七0”砂、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水。

1 2 3 4

工作原理

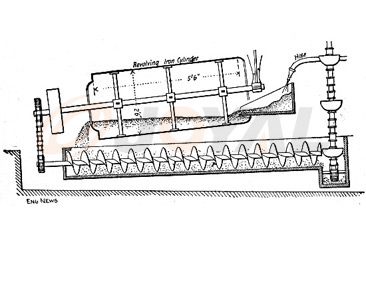

螺旋洗砂機是借助于大小、比重不同的固體粒在液體中的沉降速度不同的原理，細礦粒浮游在水中或溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料經過過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

工程方案

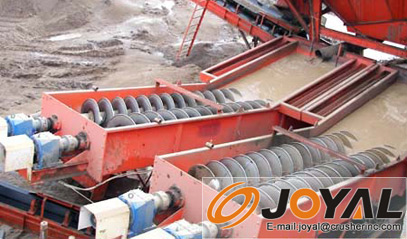

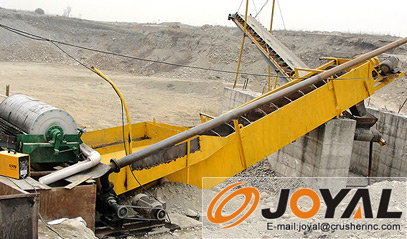

該產品適用于建筑工地、砂石廠、水電站、混凝土大壩工地、郵電電桿廠所需單位砂石及鑄造用“七0”砂、玻璃廠石英砂及油井回填用壓力砂的洗選、分級和脫水�？筛鶕�(jù)客戶要求，為客戶提供合理、經濟的設備配置方案。

技術參數

型號	螺旋直徑	螺旋數量	入選粒度	處理能力(t/h)	耗水量（m3/h）	功率	外形尺寸	重量
XL-762	762	1	＜10	75	9-63	11	9070×2650×1530	5.20
2XL-762	762	2	＜10	140	20-150	2×11	9070×3250×1530	7.45
XL-914	914	1	＜10	100	10-80	15	9070×2650×1638	6.35
2XL-914	914	2	＜10	200	60-300	2×15	9070×3510×1638	11.30
XL-1118	1118	1	＜10	175	13-168	22	9070×2830×1900	12.70
2XL-1118	1118	2	＜10	350	60-600	2×22	9070×3890×1900	16.50
